拍戏不小心进去是内检还是外检,亚洲成年人专区,男仆撑开束缚,17.c.nom起草口,色香淫玉天天更新综合

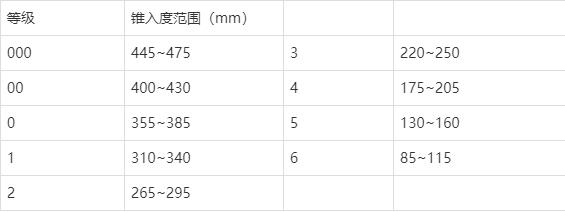

工作錐入度，是選用潤滑脂時首先考慮的指標(biāo)。通常根據(jù)摩擦部件的工作條件和加注潤滑脂方式。來選擇適宜的潤滑脂稠度。

對于一般的滾動軸承而言，其速度因子DN值（軸承內(nèi)徑mm×轉(zhuǎn)速r/min）在15000~30000時，選用2號脂或1號脂；若DN值大于30000而小于50000，則選用3號脂較合適；如采用集中供脂潤滑選用0號脂或1號脂較合適；一些齒輪箱中選用00號或000號甚至更稀的脂比較合適。

二、滴點(diǎn)

潤滑脂在規(guī)定的條件下加熱，潤滑脂隨溫度升高而變軟，從脂杯中滴下第一滴的溫度為滴點(diǎn)。潤滑脂的滴點(diǎn)，可大致地衡量其最高使用溫度。一般來說，潤滑脂的使用最高溫度界限應(yīng)低于其滴點(diǎn)30~50℃.然而，對于低轉(zhuǎn)速的使用情況，潤滑脂的最高使用溫度界限可以低于滴點(diǎn)15~30℃.

需要注意的是滴點(diǎn)不是確定潤滑脂最高使用溫度界限的唯一參數(shù)。確定一個潤滑脂的最高使用溫度界限，除滴點(diǎn)外還應(yīng)參看高溫下潤滑脂的稠度、基礎(chǔ)油和稠化劑的抗氧化能力、高溫下膠體安定性等參數(shù)。

三、分油

潤滑脂在貯存和使用過程中有產(chǎn)生分油的傾向，質(zhì)量較好的潤滑脂分油較少。測定潤滑脂分油量的方法有幾種，常用的是鋼網(wǎng)分油。

鋼網(wǎng)分油是用60目不銹鋼網(wǎng)內(nèi)裝10g潤滑脂試樣，在100℃保持一定時間，稱量試驗(yàn)前后盛接分油的燒杯，即得分油質(zhì)量分?jǐn)?shù)。

潤滑脂在滾動軸承內(nèi)由于受熱擠壓、離心力和滲透等作用，會析出少量的油，析出的一部分被甩出去了，也有一部分油用于潤滑滾道。因此潤滑脂在使用中輕微分油是有益的，但不宜過大。分油過大至?xí)螺S承燒壞也會污染設(shè)備。

四、蒸發(fā)量

蒸發(fā)量是衡量潤滑脂在使用和貯存過程中，由于基礎(chǔ)油的蒸發(fā)導(dǎo)致潤滑脂變干的傾向。測定方法：將盛滿后1mm的潤滑脂的鋼皿，置于專門的恒溫器中，在規(guī)定的溫度下保持一定時間。測定其蒸發(fā)損失的質(zhì)量，以質(zhì)量分?jǐn)?shù)表示，蒸發(fā)性越小越好。

五、水淋流失量

潤滑脂的抗水性是指在水中不溶解、不乳化、不從周圍介質(zhì)中吸取水分、不被水洗掉的能力。

潤滑脂的抗水性主要取決于稠化劑，其次是基礎(chǔ)油。硅油抗水性較好，其次是礦物油、酯類油，聚醚油的抗水性較差。從稠化劑來說，脲基脂、烴基脂抗水性最好，鋁基、鋇基、鈣基以及復(fù)合鋁、復(fù)合鋇、復(fù)合鈣基次之，再次之是鋰基脂，抗水性最差的是鈉基脂和復(fù)合鈉基脂。

水淋流失量是在水林試驗(yàn)機(jī)中測試，將4g試樣裝入204型球軸承中，以600r/min的速度轉(zhuǎn)動，控制水溫38℃，并以5ml流速噴淋在軸承套的防護(hù)板上，以1h內(nèi)被水淋洗掉的潤滑脂量來衡量潤滑脂的抗水淋能力。

六、軸承腐蝕性

對涂有潤滑脂的新軸承，在輕的推力負(fù)荷下運(yùn)轉(zhuǎn)60秒鐘，使?jié)櫥笫褂们闆r那樣分布。軸承在52℃，100% 相對濕度下存放48小時。然后清洗并檢查軸承外圈滾道的腐蝕跡象。表面損壞包括麻點(diǎn)、刻蝕、銹蝕或黑色污漬等。

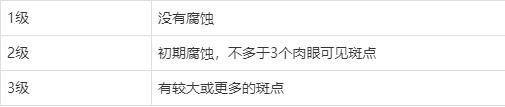

評級

七、極壓性能

實(shí)驗(yàn)室評定潤滑脂的抗磨和極壓性能最常用的方法是四球機(jī)極壓特性試驗(yàn)和梯姆肯試驗(yàn)OK負(fù)荷法。

通常潤滑脂的抗磨、極壓能力多數(shù)是通過添加抗磨、極壓添加劑來實(shí)現(xiàn)。也有像復(fù)合鈦基脂、復(fù)合磺酸鈣基脂在不添加抗磨、極壓添加劑的本身就具有良好的極壓抗磨性。

四球機(jī)極壓性能試驗(yàn)：

三個直徑為12.7mm的鋼球被夾緊在球盒中，并被試驗(yàn)用脂覆蓋，另一個同直徑的鋼球置于三球頂部，在規(guī)定的負(fù)荷下，上面一個鋼球?qū)χ旅骒o止的三個鋼球旋轉(zhuǎn)，轉(zhuǎn)數(shù)為1770r/min，潤滑脂溫度為27℃，然后逐級增大負(fù)荷進(jìn)行一系列10s試驗(yàn)，每次試驗(yàn)后測量球盒內(nèi)任何一個或三個鋼球的磨痕直徑，直到發(fā)生燒結(jié)為止。

PB值為燒結(jié)負(fù)荷，在實(shí)驗(yàn)條件下使轉(zhuǎn)動球與三個靜止的球發(fā)生燒結(jié)的最小負(fù)荷，他表示已超過潤滑脂的極壓能力。

PD值為最大無卡咬負(fù)荷，在試驗(yàn)條件下不發(fā)生卡咬的最大負(fù)荷。

梯姆肯試驗(yàn)

將實(shí)驗(yàn)潤滑脂在24℃下壓到試驗(yàn)環(huán)上，由試驗(yàn)機(jī)主軸帶動試驗(yàn)環(huán)在靜止的試塊上滑動，主軸轉(zhuǎn)速為800r/min，試驗(yàn)時間為10min。通過杠桿加載機(jī)構(gòu)加載，使試環(huán)與試塊之間產(chǎn)生壓力，逐級增加負(fù)荷，通過觀察每級負(fù)荷試驗(yàn)后試塊表面的磨痕，可以得出不出現(xiàn)擦傷的最大負(fù)荷，稱為OK值。
